Photovoltaik | PV-Module montieren

Vorbereitungen zur Montage der PV-Module

Die Montage der Module einer Photovoltaikanlage überlassen Sie am besten einem Fachunternehmen. Arbeiten auf dem Dach sind etwas für Fachleute. Diese wissen, wie man sich sichert und fachgerecht vorgeht. Die Module sind zwar nicht besonders schwer, aber doch ziemlich unhandlich – und man hat halt nur zwei Hände.

Die Montage der Dachhaken war abgeschlossen und wir haben zunächst nur die oberen drei Reihen der Tragschienen montiert. Hätten wir bereits alle montiert, wäre der Weg nach oben über die montierten Tragschienen noch etwas komplizierter gewesen. Die Dachziegel haben wir so nach oben geschoben, dass wir das Dach wie auf einer Leiter betreten konnten. Nochmals: Lassen Sie das ein Fachunternehmen machen!

Wir haben zwei Kanthölzer so zugeschnitten, dass sie genau den Abstand zwischen der Unterkante des PV-Moduls und der Oberkante der darunter liegenden Tragschiene hatten. So konnte das erste PV-Modul auf die oberen beiden Schienen gelegt werden, ohne dass die Gefahr bestand, dass es nach unten rutschte.

Befestigung der PV-Module (Prinzip)

Die Befestigung der PV-Module funktioniert nach einem einfachen Prinzip. Die Aluschienen lassen sich an der Unterseite variabel mit den Dachhaken verbinden und ausrichten. Die Module werden durch verschiebbare Modulklemmen befestigt. Eine vergleichbare Technik gibt es auch im Maschinenbau. Verbindungstechniken im Maschinenbau sind essenziell, um verschiedene Komponenten sicher und effizient zu vereinen. Diese Techniken gewährleisten nicht nur die Stabilität und Langlebigkeit von Maschinen, sondern optimieren auch Produktionsprozesse. Ein zentrales Element dieser Verbindungstechniken ist der Nutenstein, der es ermöglicht, Bauteile flexibel und dennoch fest zu verbinden. Die Präzision, mit der diese Verbindungen ausgeführt werden, ist entscheidend für die Qualität und Leistungsfähigkeit einer Maschine.

Seriennummern der PV-Module dokumentieren

Was passiert, wenn der Hersteller der PV-Module an einigen Modulen Fehler erkennt und Module mit einer bestimmten Seriennummer zurückruft bzw. diese ausgetauscht werden sollen? Es wäre wohl überaus lästig – wenn nicht gar ärgerlich –, wenn man dann jedes einzelne Modul demontieren müsste, um sich die Seriennummern anzuschauen. Daher lautete die Empfehlung des Fachunternehmens, die Seriennummern und die Lage der entsprechenden Module auf dem Dach genau zu dokumentieren. Wir haben also Fotos der Aufkleber mit den Seriennummern gemacht und entsprechend der Position auf dem Dach in einem PDF-Dokument gespeichert. Ein Ausdruck kommt dann zur Dokumentation der PV-Anlage.

PV-Module schrittweise montieren

Das erste PV-Modul wurde auf die beiden oberen Tragschienen gelegt. Die oben beschriebenen Kanthölzer verhinderten ein Abrutschen des Moduls. Das Modul wurde dann zunächst mit den beiden Endklemmen fest mit den Tragschienen verbunden. Dann wurden die Mittelklemmen an das erste Modul geschoben. Das zweite Modul wurde daraufhin auf die Tragschienen gelegt und ebenfalls mit den Kanthölzern abgestützt.

Klemmen zur Befestigung der PV-Module

Die Mittelklemme zur Befestigung der PV-Module kann erst dann angezogen werden, wenn beide Module exakt ausgerichtet sind.

Die Mittelklemmen werden mit einem Inbusschlüssel fest angezogen. In den Mittelklemmen sitzen kleine, spitze Schrauben, mit denen die Module fixiert werden. Wir haben die erforderliche Anzahl an Mittelklemmen mit der Montage der Tragschienen bereits auf diesen verteilt. Dann muss man sie später nicht über die gesamte Länge der Schienen schieben.

Kabel unter den PV-Modulen befestigen

Bevor man nun die weiteren PV-Module installiert, müssen die DC-Kabel der PV-Module verbunden und befestigt werden. Idealerweise hat man einen Plan, in welcher Reihenfolge die PV-Module miteinander verbunden werden. Die Module sind in Reihe zu schalten. Die Anschlüsse liegen an der Stelle, an der das PV-Kabel vom Wechselrichter zum Dach geht (vgl. PV-Kabel verlegen) und durch den Dachziegel geführt ist (vgl. Kabeldurchführung PV-Kabel). Zur Befestigung der PV-Kabel an den Tragschienen gibt es spezielle Befestigungsklemmen.

Die Kabel unterhalb der PV-Module und insbesondere die Stecker sollten nicht auf den Dachziegeln liegen, sondern hochgebunden werden. Liegen die Stecker auf den Ziegeln, kann sich dort über die Jahre Moos am Stecker bilden. Dann wird es dauerhaft feucht am Stecker und es entsteht eine Fehlermeldung – die PV-Anlage arbeitet dann nicht mehr. Nachträglich kommt man da nur noch heran, wenn die Module demontiert werden. Also besser von Anfang an richtig machen!

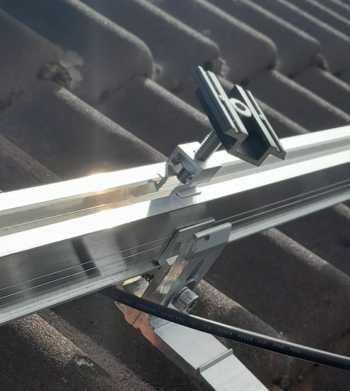

Das PV-Kabel wird mit dem Kabelbinder an der Klemme befestigt, und diese lässt sich einfach von unten in die Tragschiene einklemmen. Durch diese Methode wird verhindert, dass das PV-Kabel zu stark durch den Kabelbinder eingedrückt wird.

Bei der Befestigung der Kabel unterhalb der Module ist ebenso darauf zu achten, dass das Kabel nicht geknickt wird. Auch das kann auf Dauer zu Problemen führen. Also: Stecker nach Schaltplan verbinden und anschließend Kabel und Stecker an den Tragschienen befestigen. Dann kann es mit der nächsten Reihe der PV-Module weitergehen.

Weitere PV-Module montieren

Von links nach rechts wurden dann die weiteren PV-Module montiert. Nach jedem montierten Modul wurden die Stecker nach Plan verbunden und an den Tragschienen befestigt. Die Kabel an den PV-Modulen sind lang genug, um auch eine vertikale Verbindung zwischen den Modulen herstellen zu können.

Bei unserer Anlage musste ein zusätzliches DC-Kabel vom rechten Modul der mittleren Reihe zum rechten Modul der unteren Reihe geführt werden. Dieses haben wir durch ein Stangenrohr geführt und dieses an den Dachhaken befestigt.

Anschließend konnten die letzten zwei PV-Module angebracht werden.

Die Dachdurchführung der PV-Kabel liegt unterhalb des unteren linken PV-Moduls. Die Kabel haben wir durch einen Schutzschlauch geführt und diesen an der untersten Tragschiene mit Kabelbindern befestigt. Die Kabel haben wir so lang gelassen, dass die später benötigten Stecker einfach zu befestigen sind.
